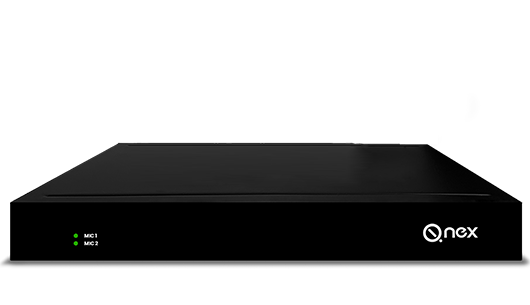

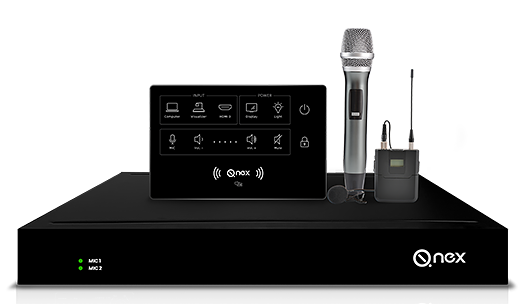

Q-NEX NMP 221-R-LU Ağ Bağlantılı Medya İşlemcisi

Genel

Ebat (GxDxY)

440 x 292 x 50mm

Ağırlık

3.9Kg

Standart 1U Raf Montaj Tasarımı

Çeşitli dolap tiplerine kurulum için uygundur

Endüstriyel Sınıf Gömülü Anakart

Yüksek hızlı 32 bit CPU, Gömülü işletim sistemi

LAN Anahtarı

4 x 10M / 100M RJ45 ağ anahtarı bağlantı noktaları

Ses Matris Modülü

2 x 3.5mm giriş
1 x 3.5mm çıkış

Microphone

1 x 6.35mm kablolu mikrofon girişi
2 x UHF kablosuz mikrofon girişi
1 x 3.5mm mikrofon karışık çıkış

HDMI Matris Modülü (Giriş x Çıkış)

3 x 3 HDMI 2.0 Matris Modül, 4K@60Hz desteği, HDCP 2.2 ve HDCP 1.x desteği

İletişim Arayüzü

1 x RS232
2 x USB
1 x USB-DEVICE giriş
2 x USB-HOST çıkış
1 x Phoenix 4-Pin kontrol paneli için
1 x IR OUT, for remote controlling IR devices like air conditioner, TV, projector etc.
1 x IR IN, for learning IR codes and store on the Cloud-based platform

Güç Amplifikatörü

2 x (40W + 40W), en az 2 çift pasif hoparlör bağlantısını destekler

Erişim Denetimi

1 x Elektronik kilit güç girişi (12V)
1 x Elektronik kilit denetleme sürücüsü çıkışı
1 x Elektronik kilit durum girişi
1 x Elektronik kilit iç mekân anahtar girişi

Güç Denetimi

1 x NMP için güç kaynağı, geniş voltajı destekler （110-240ACV）
1 x Tek kutuplu çift atış (SPDT) anahtarı
1 x Elektrikli projeksiyon perdesi ya da elektrikli perde için güç çıkışı
1 x Ekran ve diğer aygıtar için güç çıkışı
1 x Güç sigortası

Anten Portları

1 x Kablosuz mikrofon için anten portu
2 x Wi-Fi modülü için anten portu

Uzaktan Kumanda & Yönetim

Bilgisayarlar, projektörler, klima ve harici cihazların güç kaynakları gibi alan içindeki cihazlarının internet üzerinden merkezi kontrolü ve yönetimi
Alan içindeki cihazların kullanımı ve durumuna ilişkin uzaktan istatistikler, örneğin: ekipman kullanım kayıtları, enerji tüketimi, vb.

Bildirimler

BT yöneticisi veya öğretmenler tarafından iletilen günlük mesajları, önemli uyarıları ve duyuruları metin biçiminde sınıftaki ekranlarda anında veya planlı bir şekilde görüntüler.

Kablosuz RF Alıcı-Vericisi

"Wi-Fi dostu" 2,4 GHz geniş spektrumlu 2 yönlü RF (2400 - 2483 MHz)

RF İletim Gücü

13.5dBm

RF Menzili

< 30 m

Kontrol Kutusu (CBX)

Genişletilmiş RS232/IR/Röle kontrolü için 4 adede kadar kontrol kutusu bağlama desteği

Kablosuz Mikrofon Alıcısı

Güç Kaynağı

5-12V/500mA

Frekans Band Genişliği

50MHz

Frekans

30hz-15KHZ

Frekans Aralığı

640-690MHz

Maksimum Kanal

200

Alım Hassasiyeti

<=-105dBm

SNR

>= 80dB

Ses Çıkış Seviyesi

350 mV

Bozulma (THD+N)

<0.5%

Gecikme

<3ms

Çalışma Sıcaklığı

-25C°-60C°

Dokunmatik Panel

Kablosuz Mikrofon

Kontrol Kutusu (Opsiyonel)

AC Güç Kaynağı

90-300VAC

Güç Tüketimi

<3W

Çalışma Sıcaklığı

-20℃ ~ 85℃

Wi-Fi

IEEE 802.11 b/g/n 1T1T 2.4GHz

Röle Arayüzü

SPDT

Maksimum Yük

250VAC, 10A (direnç)

Maksimum Anahtarlama Gücü

2500VA

İletişim Arayüzü

1 x RS232, 1 x IR remote control

İşlemci

Quad-cord，Ana frekans 1,5 GHz

Grafik İşlemci

Quad-core

RAM

DDR3 1GB, 2GB`a genişletilebilir

İşletim Sistemi

Android 8.1

Ekran

7-inç 1024x600 IPS

Ebat (LxHxW)

180 x 140 x 9.0mm

RJ45

POE, 100MB LAN

Dokunmatik Ekran

Temperli camlı 7 inç kapasitif ekran, 10 noktalı dokunmatik, Optik birleştirme

USB2.0

1

TF

Max 32GB

RS485

2

I/O Port

4 x I/O girişi, 4 x I/O çıkışı

Fiziksel Buton

Güç açma/ kapatma

Güç

12V 2.5mm-DC

IC Kart Okuyucu

13.56MHz IC kart desteği

ROM

8GB EMMC 5.0

Çalışma Sıcaklığı

-20℃ - 70℃

Çalışma Nemliliği

＜85%

Sökmeye Karşı Koruma

destekler

Kurulum

Duvar Montajı, masaüstü standı

Özellikler

Panel Denetimi

Kilidi açmak için IC kartını kaydırın, kilitlemek için şifre girin

Ses Denetimi

Ses kaynaklarını değiştirme - HDMI çıkışı A / Ses 1/2

Video Denetimi

Matris anahtarlı video giriş kaynakları - üç ekran

Ses Ayarı

Hoparlörün ve mikrofonun ses düzeyi/tiz/bas düzeyi ayarı

Güç Denetimi

Ekranlar ve harici cihazlar açılır/kapatılır

Perde Denetimi

yukarı/aşağı/dur

A/C Denetimi

Klimanın gücünü, sıcaklığını ve modlarını denetler

Uzaktan Kumanda

IR cihazlarının kontrolü için komutlar gönderir

RS232 Denetimi

Cihazları RS232 aracılığıyla kontrol etmek için, Örn. projektör / IFP / IQVideo

CBX Denetimi

Denetim kutusuna bağlanan cihazları kontrol etmek için

Bildirimler

Kapalı, Zorunlu olmayan Anlık Bildirimden çık

Bölünebilir Oda

Bölünebilir oda modunu açın/kapatın, bölünebilir oda cihazlarını ayarlayın

Denetim Kutusu Denetimi

Genişletilmiş cihaz kontrolü için NMP bağlantılı CBX`i denetler

Ders Kayıt Denetimi

NMP`ye (Ağ Bağlantılı Medya İşlemcisi) bağlı ders yakalama sistemini denetler

El Mikrofonu

Alım Hassasiyeti

>=85dBm

Alıcı Çalışma Akımı

5V/180mA

Frekans Aralığı

640MHz ~ 690MHz

Hassasiyet

51dB ± 3dB (0dB=1V/Pa 1 KHz)

Frekans

50Hz~15KHZ

Mikrofon Tipi

Dinamik kardioid mikrofon

SNR

>=65dB

İletim Gücü

>20dBm

Bozulma

<0.5%

Verimli Mesafe

<40m

Gecikme

<5ms

Çalışma Sıcaklığı

-25C°-60C°

Güç Kaynağı

2 x AA pil

Mikrofon Çalışma Akımı

100mA@3V

Pil Ömrü

12 saat

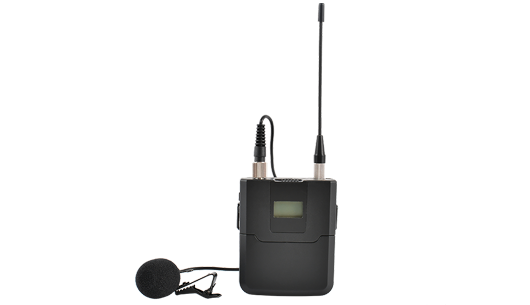

Yaka Mikrofonu

Alım Hassasiyeti

>=85dBm

Alıcı Çalışma Akımı

5V/180mA

Frekans Aralığı

640MHz ~690MHz

Hassasiyet

51dB ± 3dB (0dB=1V/Pa 1 KHz)

Frekans

50Hz~15KHZ

Mikrofon Tipi

Kondenser mikrofon

SNR

>=105dB

İletim Gücü

16~25dBm

Bozulma

<0.5%

Verimli Mesafe

<40m

Gecikme

<5ms

Çalışma Sıcaklığı

-25C°~60C°

Güç Kaynağı

2 x AA pil

Mikrofon Çalışma Akımı

200mA@3V

Pil Ömrü

5 saat
